TOWER CRANE JACKING SYSTEMS
塔式起重机
顶升液压系统
PROFESSIONAL HYDRAULIC SOLUTIONS
集多家企业之长，开发研制高性能液压顶升系统，适用于 20–1200TM 各规格塔式起重机，设计合理、结构紧凑、性能稳定、安全可靠。
20-40MPa
额定工作压力
20-1200TM
最大适配吨米
78T
最大顶升重量
01
TQY SERIES
TQY系列 · 自升塔式起重机用液压系统
产品概述
TQY 系列自升塔式起重机用顶升液压系统是我公司集多家企业之长开发研制的产品，该系统用于自升塔机塔身升高或拆除（即增加或拆除塔身标准节）的液压驱动和控制系统。
此系统设计合理，结构紧凑，性能稳定，安全可靠，适合于 20–1200TM 塔式起重机使用，也可作为其他单独执行机构的液压驱动系统。
- 油箱采用3毫米厚优质钢板焊接而成，结构紧凑合理，选型新颖美观
- 设有防护罩，防止水及灰尘进入油箱，适合露天作业环境
- 油泵选用额定工作压力 20MPa 的高压齿轮泵，配置集成块设计
- 执行部分由双向液压锁（或限速锁）和顶升油缸组成
- 采用立式电机，有效避免油泵吸空问题

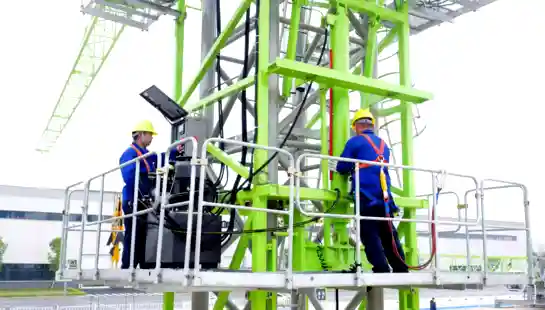

工作原理
- 通过电动机驱动液压泵，将电能转化成液压能，再通过控制阀驱动液压油缸转变为机械能驱动负载，使塔帽与基本塔身脱开（增加或减少标准节），即完成一个工作循环。
- 该系统采用双向回油节流调速系统，能有效地控制塔帽的顶升和回缩速度；在油路中装有液压锁或限速锁，可保证液压缸工作过程中随时停留在任意位置，不致因瞬间停电或空气开关脱扣时，塔帽自行下滑而发生危险。
- 溢流阀、双向的单向节流阀、M机能的手动换向阀全部安装在集成块上，减少管路损失，结构更为紧凑美观。

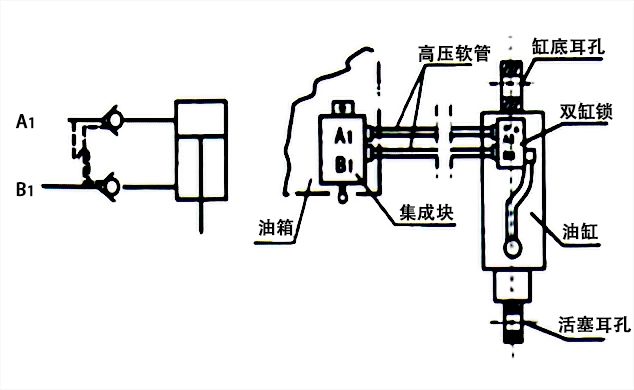

A25TM以下系统双向液压锁与油缸的联接形式图

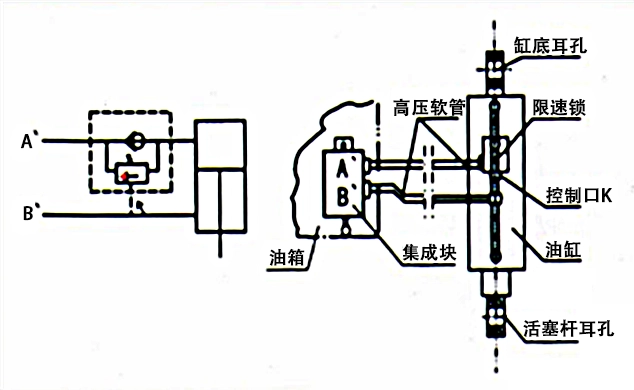

B30TM以上系统油缸上安装限速锁的油管安装形式图

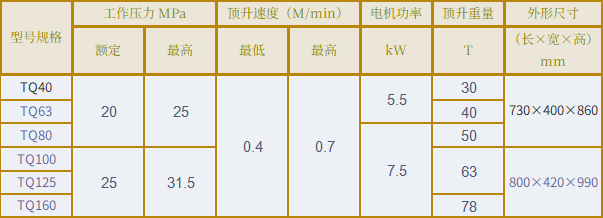

TQY 液压系统技术参数表
02
BHS SERIES
BHS系列塔机顶升系统
BHS 系列塔机顶升系统是参照法国 POTIAN 公司塔机顶升系统原理消化吸收，根据我公司自有技术开发的高配置液压系统。能够实现塔机拆装标准节时满载顶升、重载下降、空收活塞杆的三种不同速度要求，可供各种规格塔机的顶升使用。

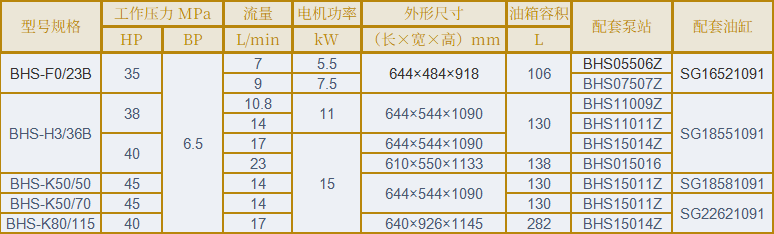

BHS 液压系统技术参数表
03
HYDRAULIC CYLINDERS
塔式起重机顶升系统用液压缸

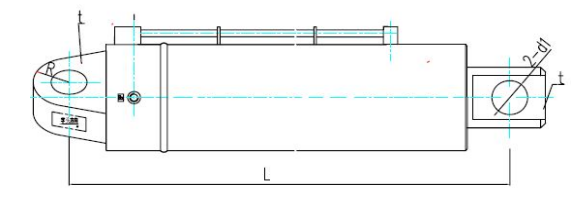

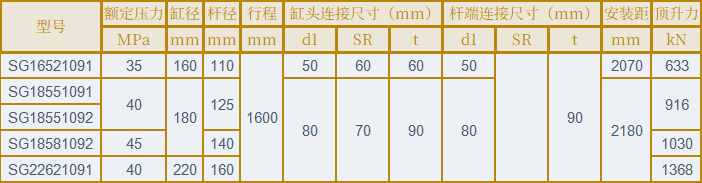

BHS 液压系统配套液压缸

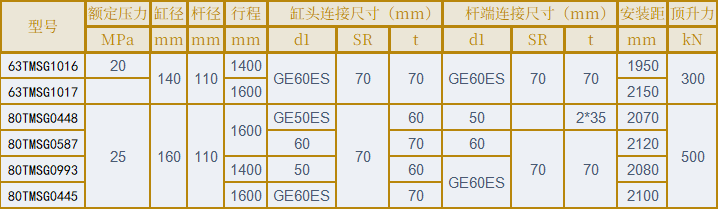

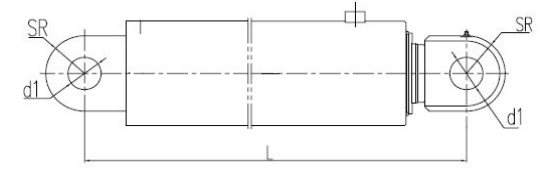

QTY 液压系统配套液压缸
