VEHICLE HYDRAULIC CYLINDER
DG系列
车辆用液压缸
DG TYPE VEHICLE HYDRAULIC CYLINDER
DG型车辆用液压缸系列均为双作用单活塞杆耳环安装式结构，主要用于工程机械、起重运输机械、矿山设备及其他车辆的液压系统。具有结构紧凑、连接可靠、适应性强等特点。
16MPa
额定压力
40-320mm
缸径范围
1500-8000mm
行程范围
（请替换为实际的DG型液压缸外观图）
01
OVERVIEW & APPLICATION
产品概述与用途
用途与特征
DG型车辆用液压缸系列为双作用单活塞杆耳环安装式液压缸。
- 主要应用： 主要用于工程机械、起重运输机械、矿山设备及其他车辆的液压系统。
- 安装方式： 耳环安装。
- 结构特点： 双作用（可双向输出力）、单活塞杆、结构成熟可靠。
本系列包含多种型号，如DG-JB*E-E1-L2、DG-J*C-E1-L1、DG-JOC-E1-E1等，以适应不同的安装空间和连接需求。同时，也包含标准G型车辆用液压缸。
02
TECHNICAL SPECIFICATION
DG型车辆用液压缸

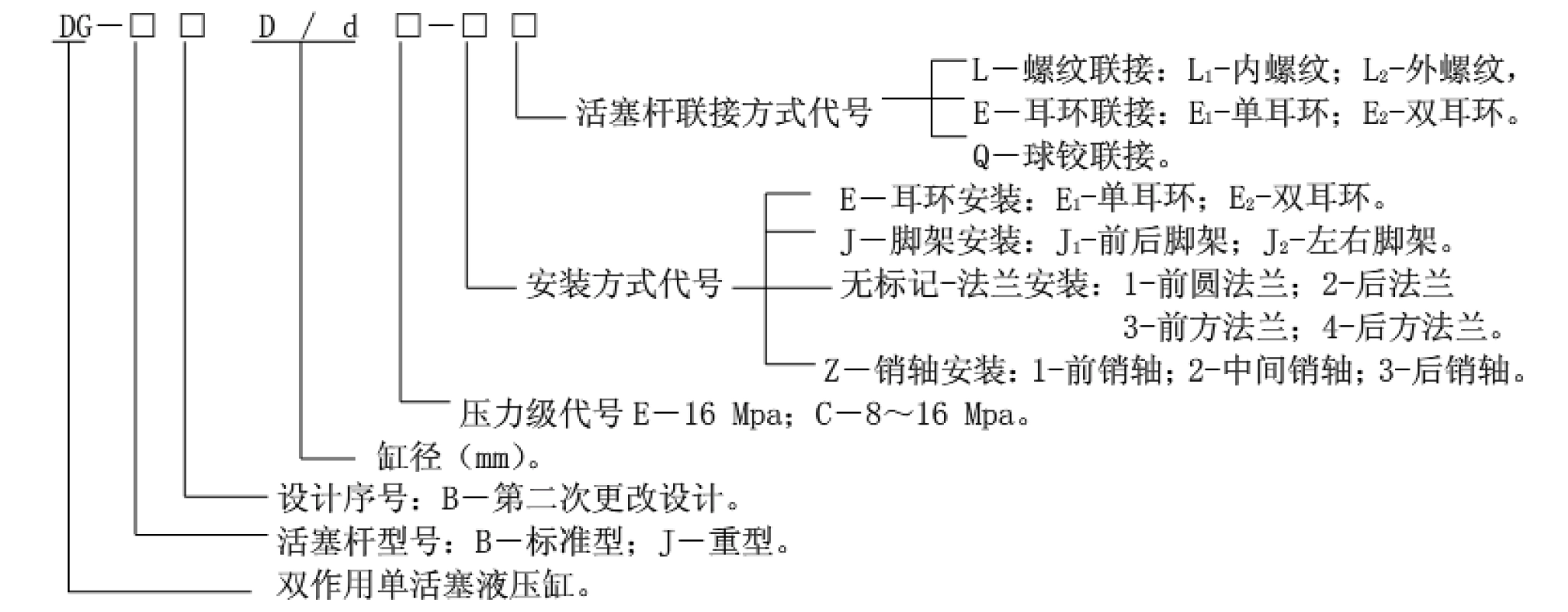

DG型车辆用液压缸型号说明

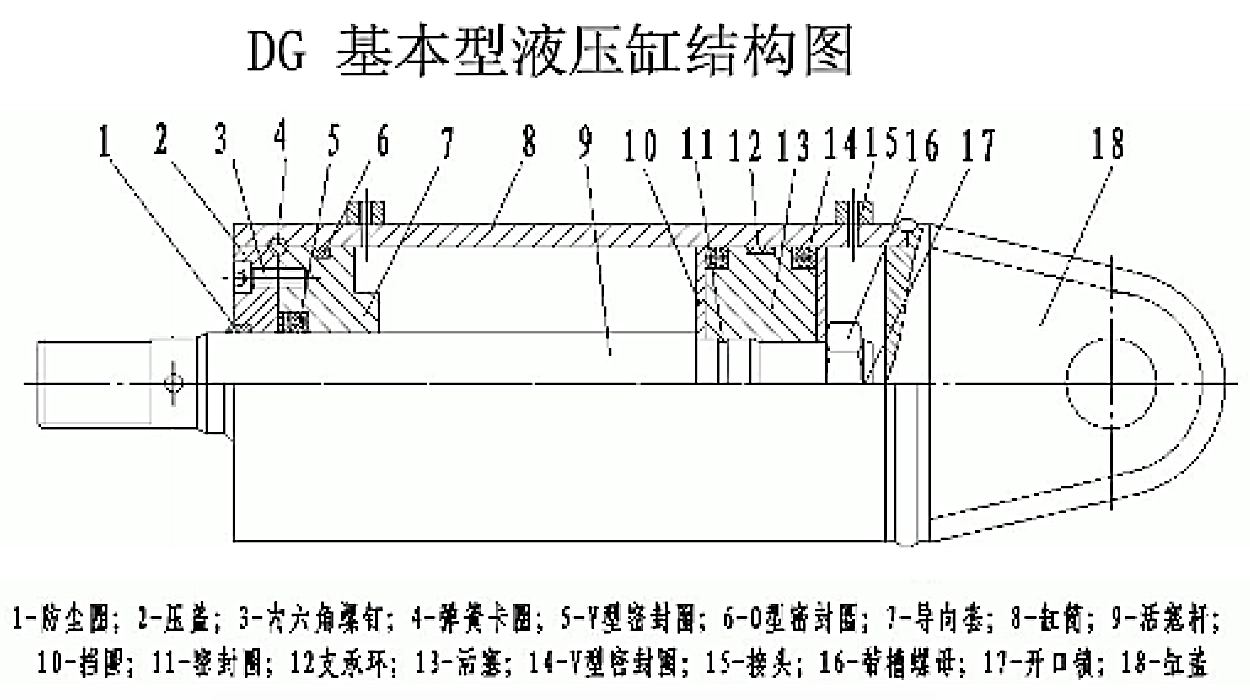

DG基本型液压缸结构图

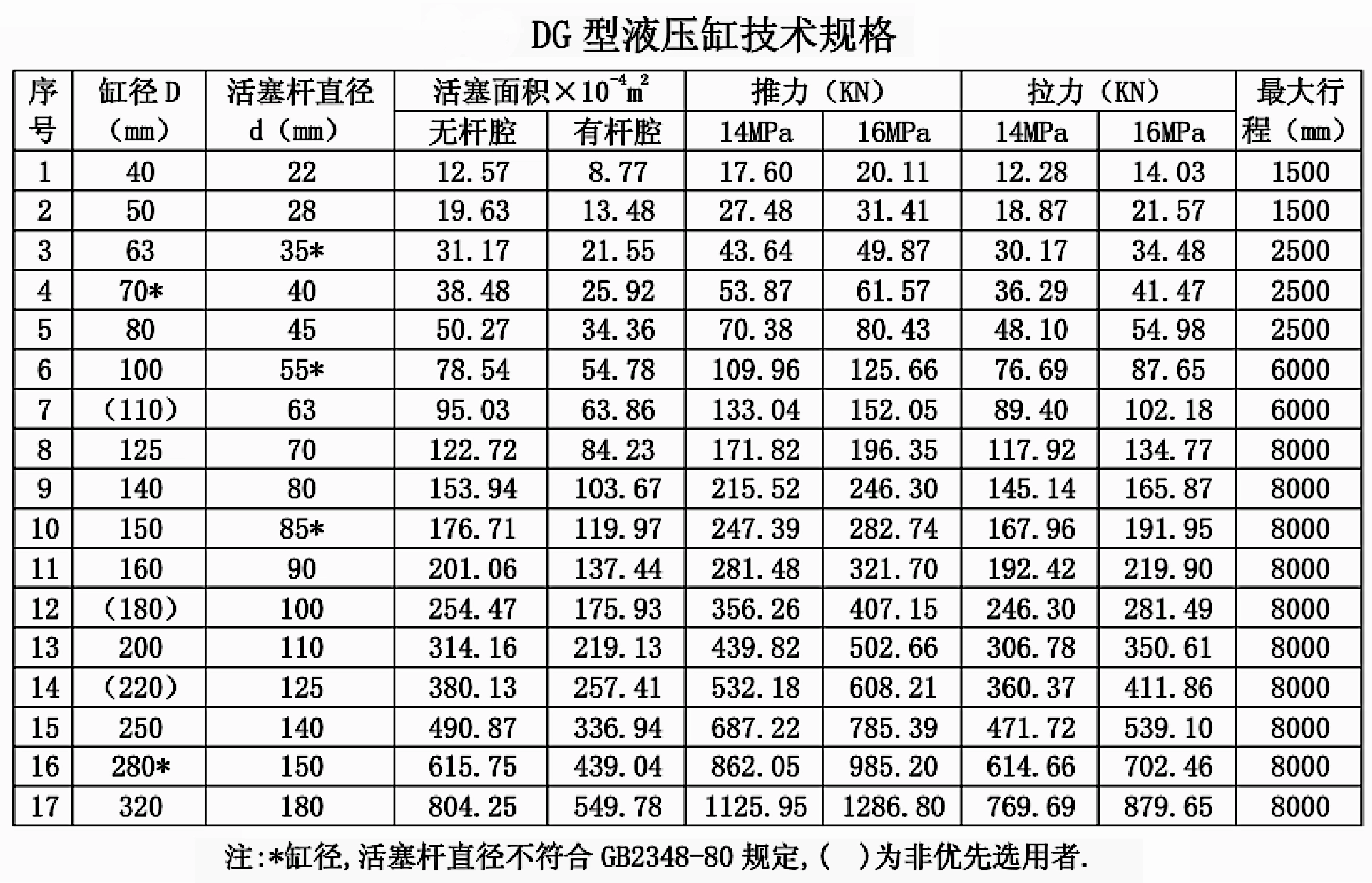

DG型液压缸技术规格表
注： 1. 带*号的缸径、活塞杆直径不符合GB2348-80规定。2. 带括号()的尺寸为非优先选用者。

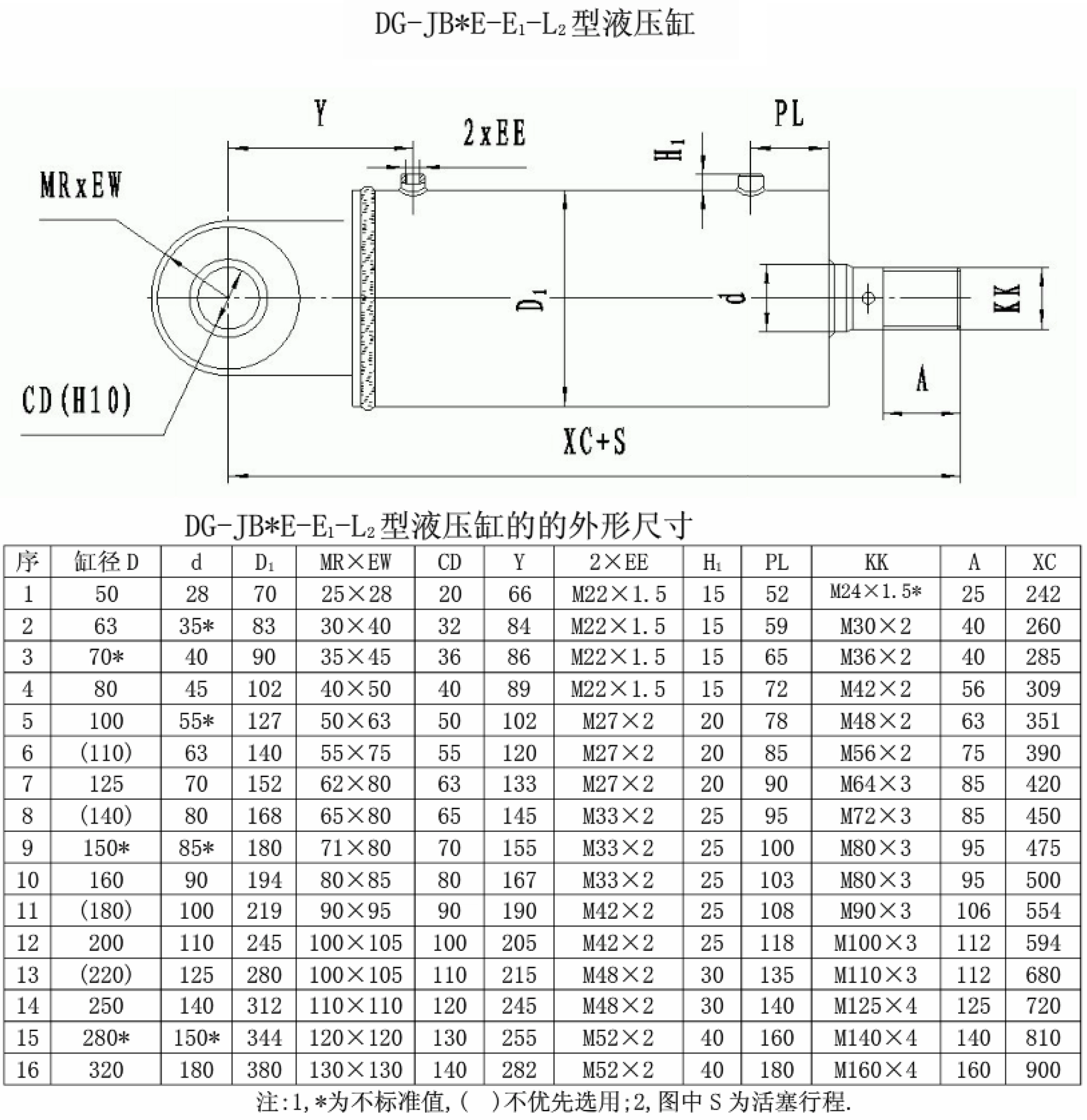

DG-JB*E-E1-L2型液压缸结构图及外形尺寸

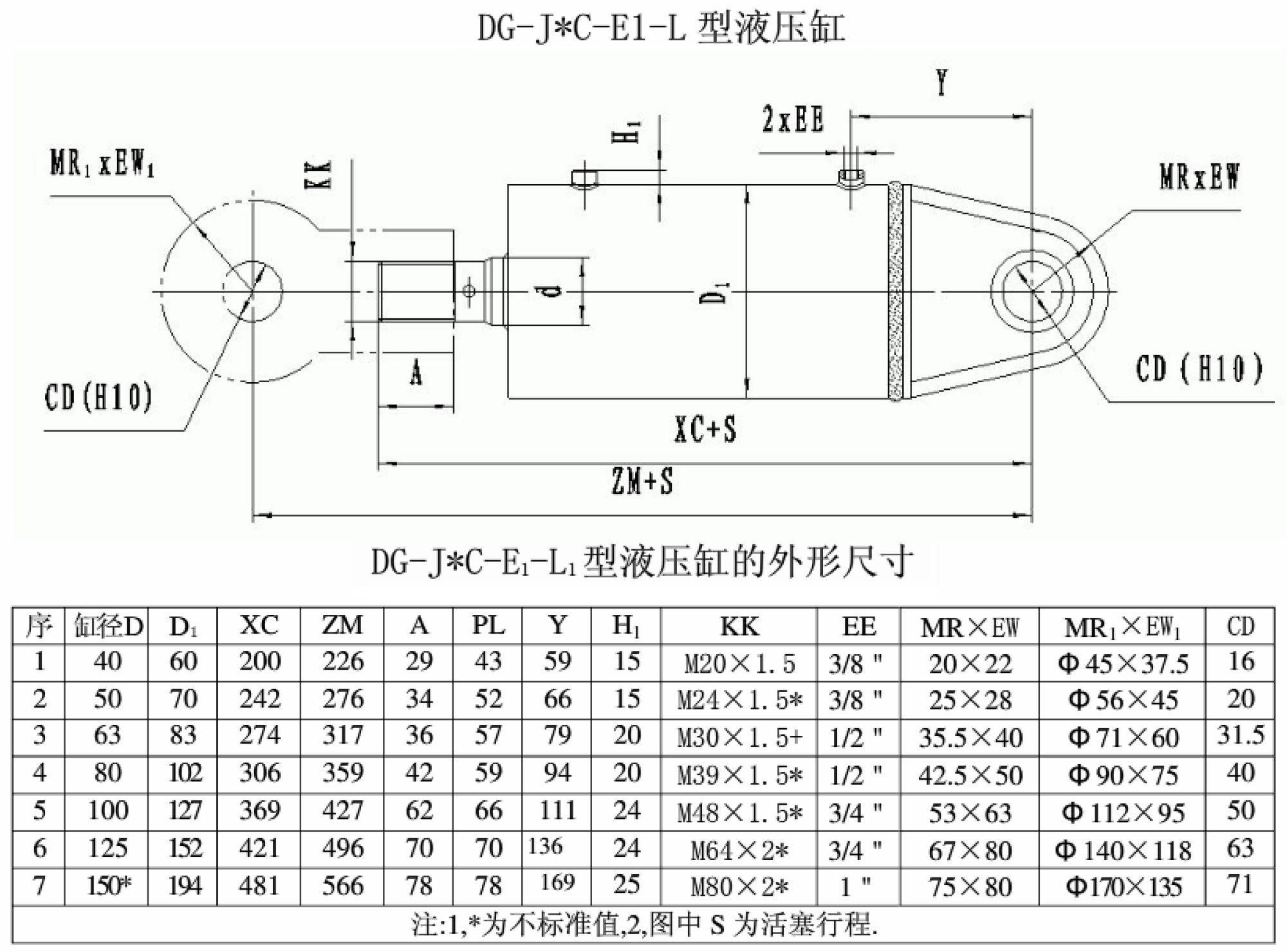

DG-J*C-E1-L1型液压缸结构图及外形尺寸

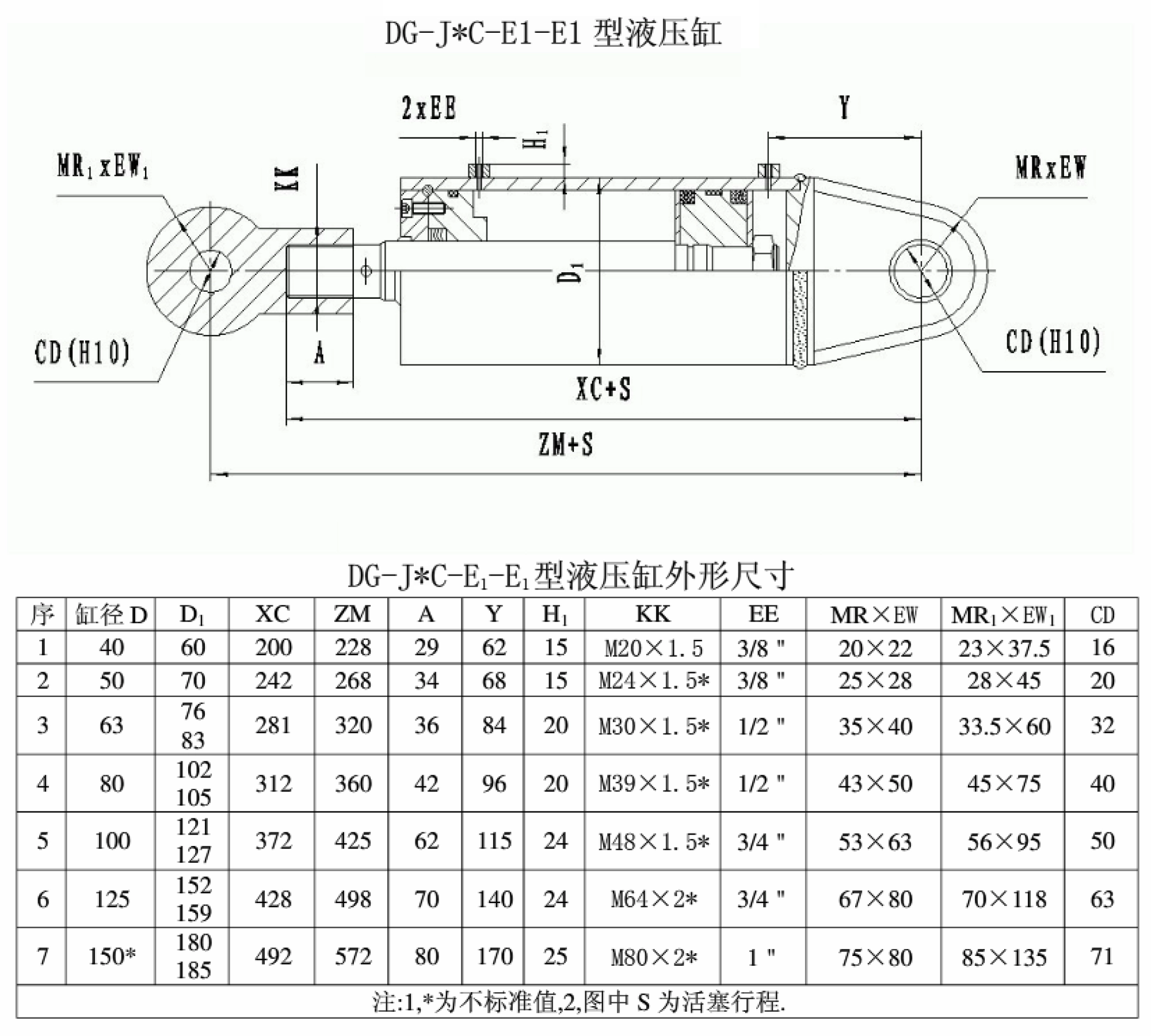

DG-J*C-E1-E1型液压缸结构图及外形尺寸
03
MODEL G TYPE
G型车辆用液压缸

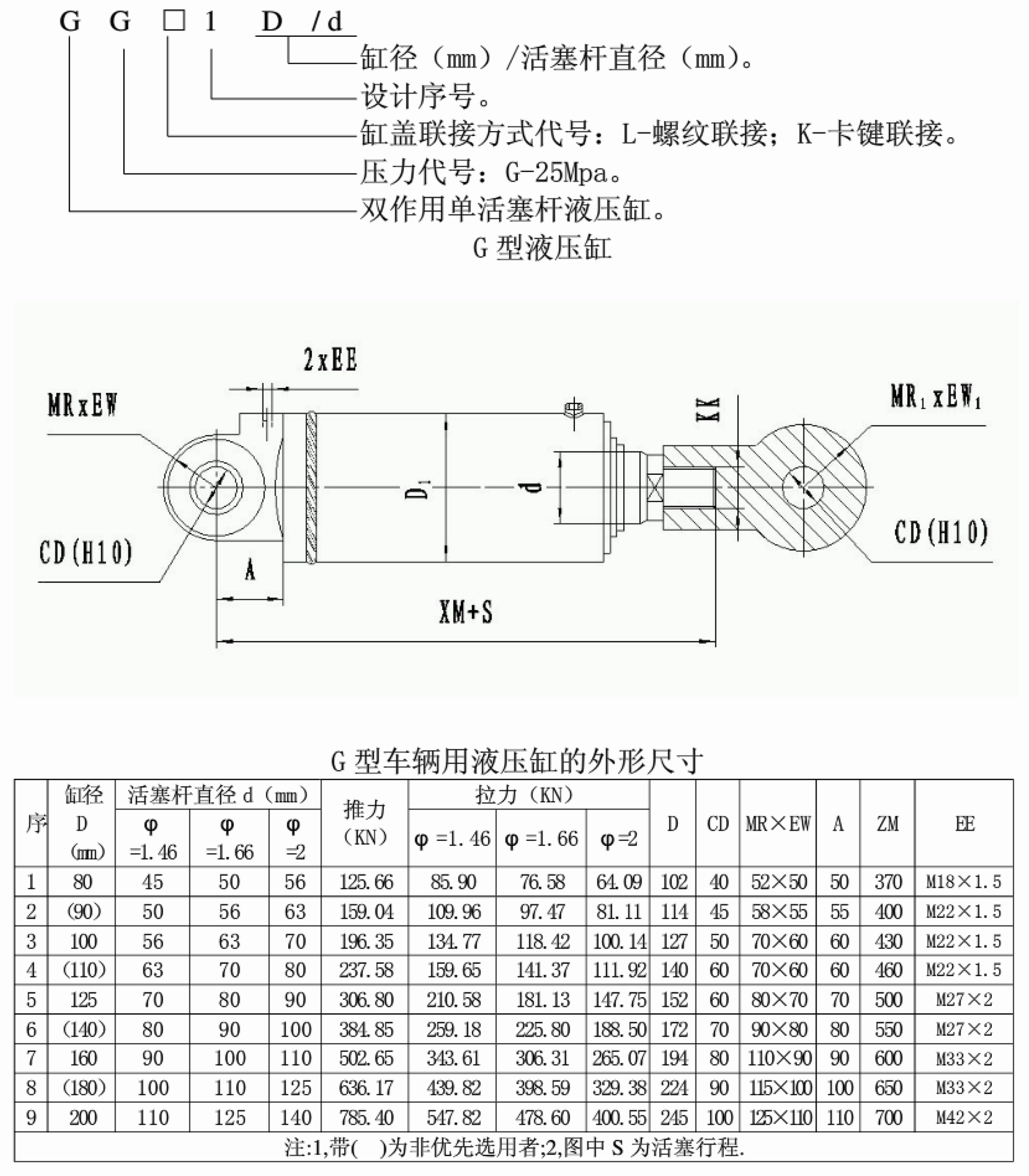

G型液压缸型号、结构图及外形尺寸表
