冶金设备用
液压缸

Y-HG1 SERIES HYDRAULIC CYLINDERS

Y-HG1系列冶金设备用液压缸，适用于冶金行业各类设备的液压驱动系统。本系列液压缸分为E、G两种压力级，17种缸径，两种速比组成34种规格，按带缓冲和不带缓冲要求又组成68个品种。

6.3-25MPa

工作压力范围

17种

标准缸径规格

13种

安装连接方式

TECHNICAL FEATURES

Y-HG1系列 · 冶金设备用液压缸技术特点

产品概述

Y-HG1系列冶金设备用液压缸是我公司专为冶金行业设备开发的高性能液压执行元件，适用于各类冶金设备的液压驱动和控制系统。

本系列液压缸设计合理，结构紧凑，性能稳定，安全可靠，完全满足冶金行业高温、高粉尘、重载等恶劣工况下的使用要求。

压力分级：本标准缸分为E、G两种压力级。E级适用于>6.3~16MPa压力范围的液压缸；G级适用于>16~25MPa压力范围的液压缸。
适用介质：液压油、机械油、乳化油；不适用于磷酸脂。
适用温度：适用于-40℃~+80℃的工作环境。
结构特点：本标准有17种缸径，两种速比组成34种规格，按带缓冲和不带缓冲要求又组成68个品种。

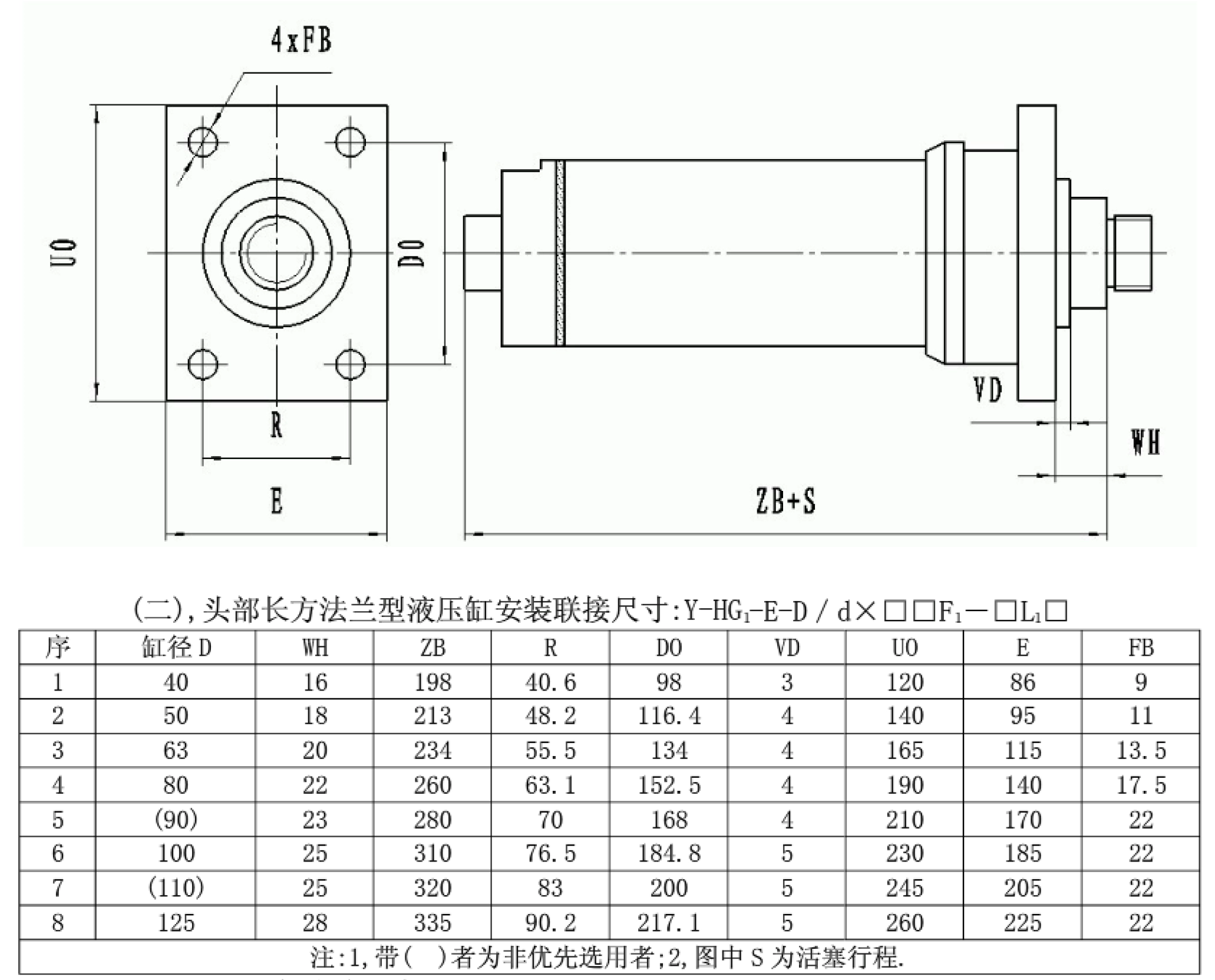

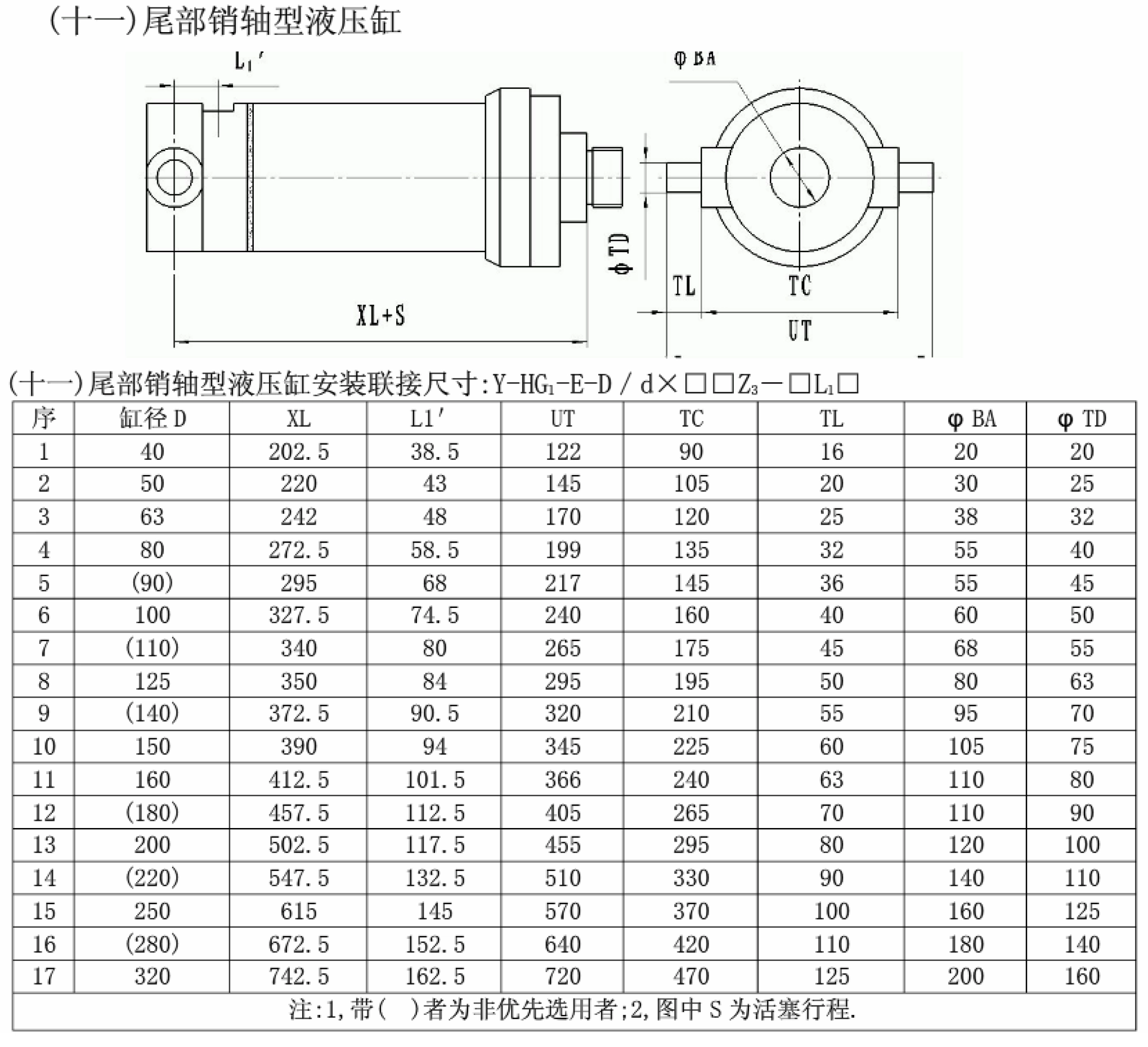

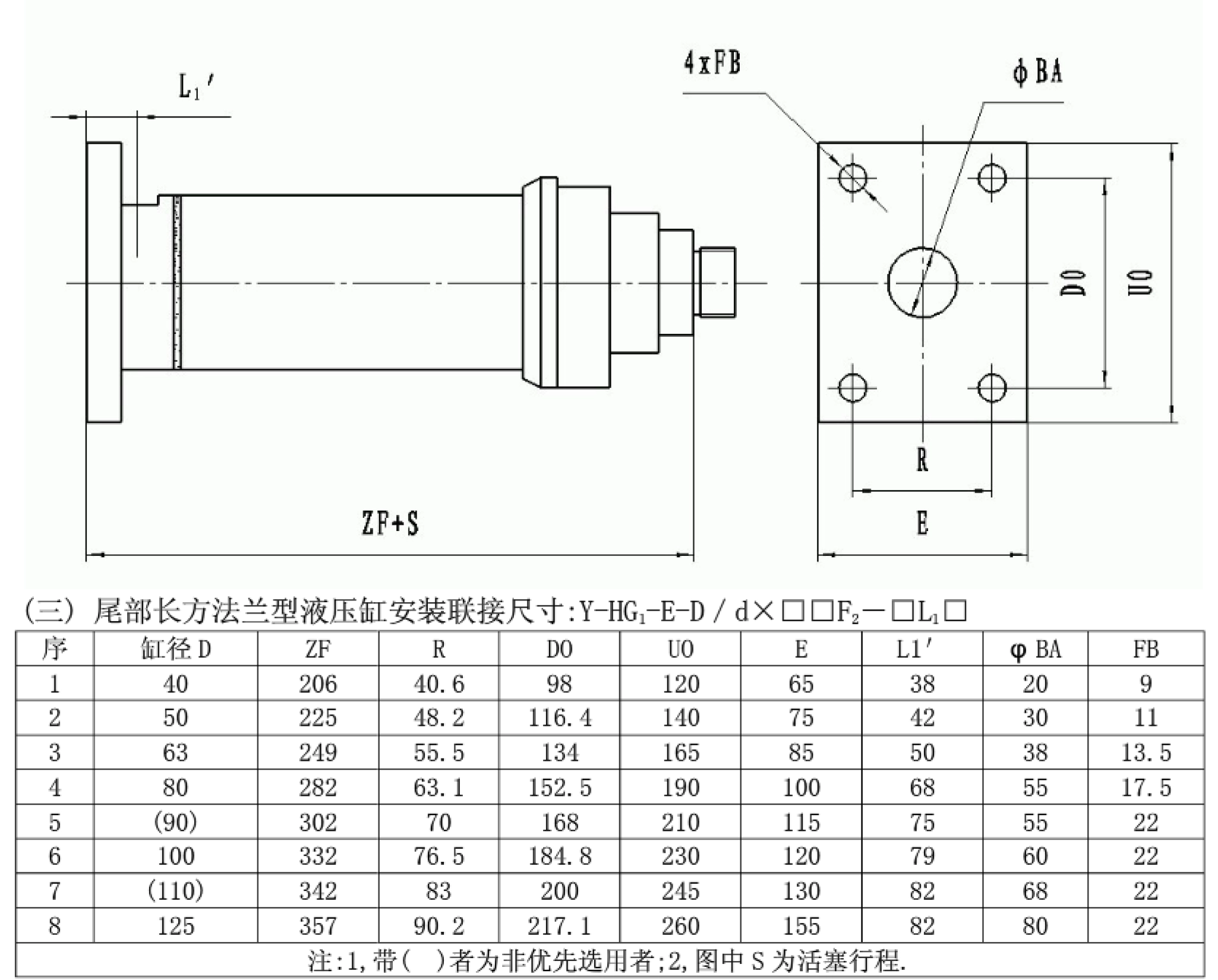

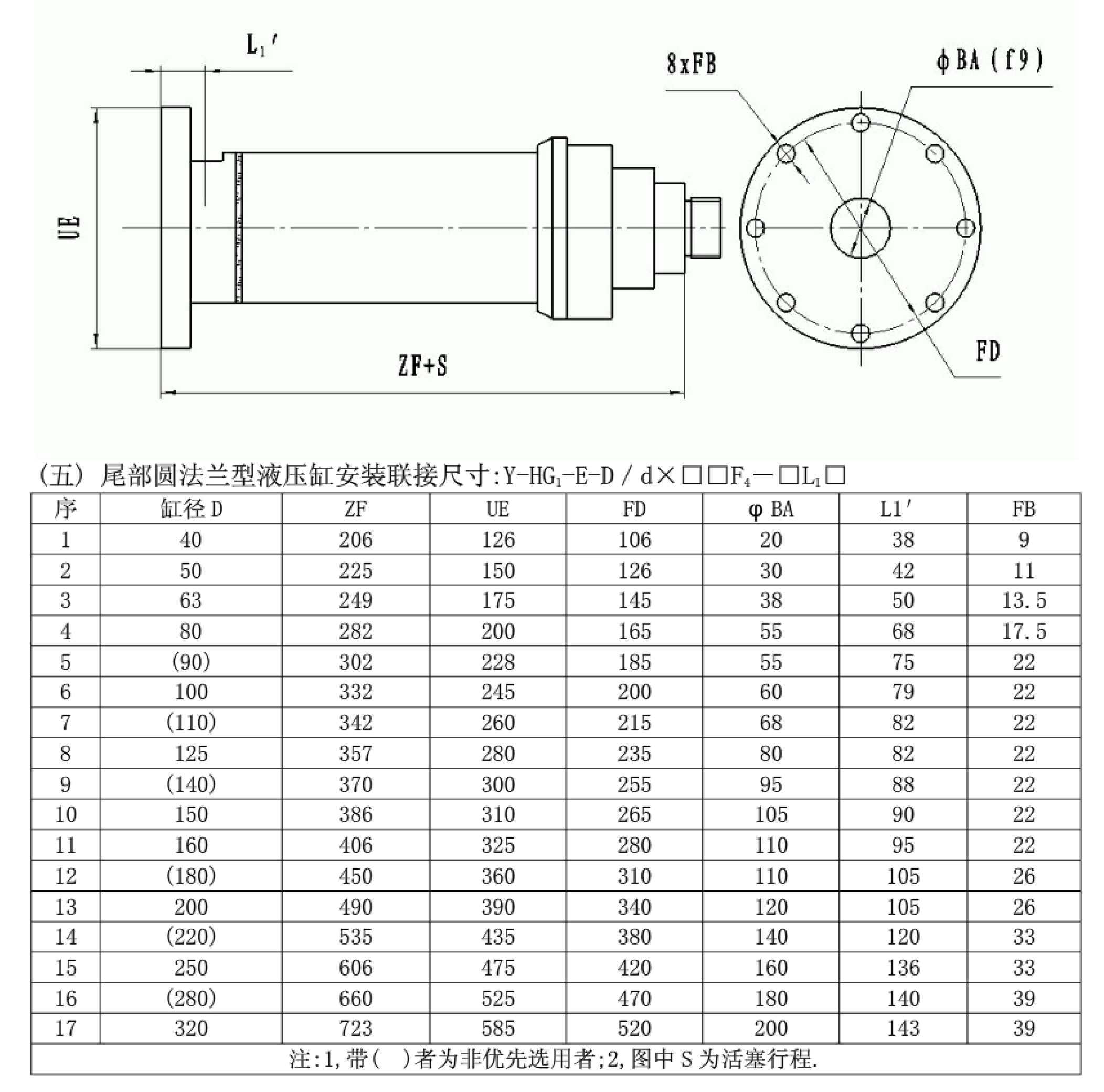

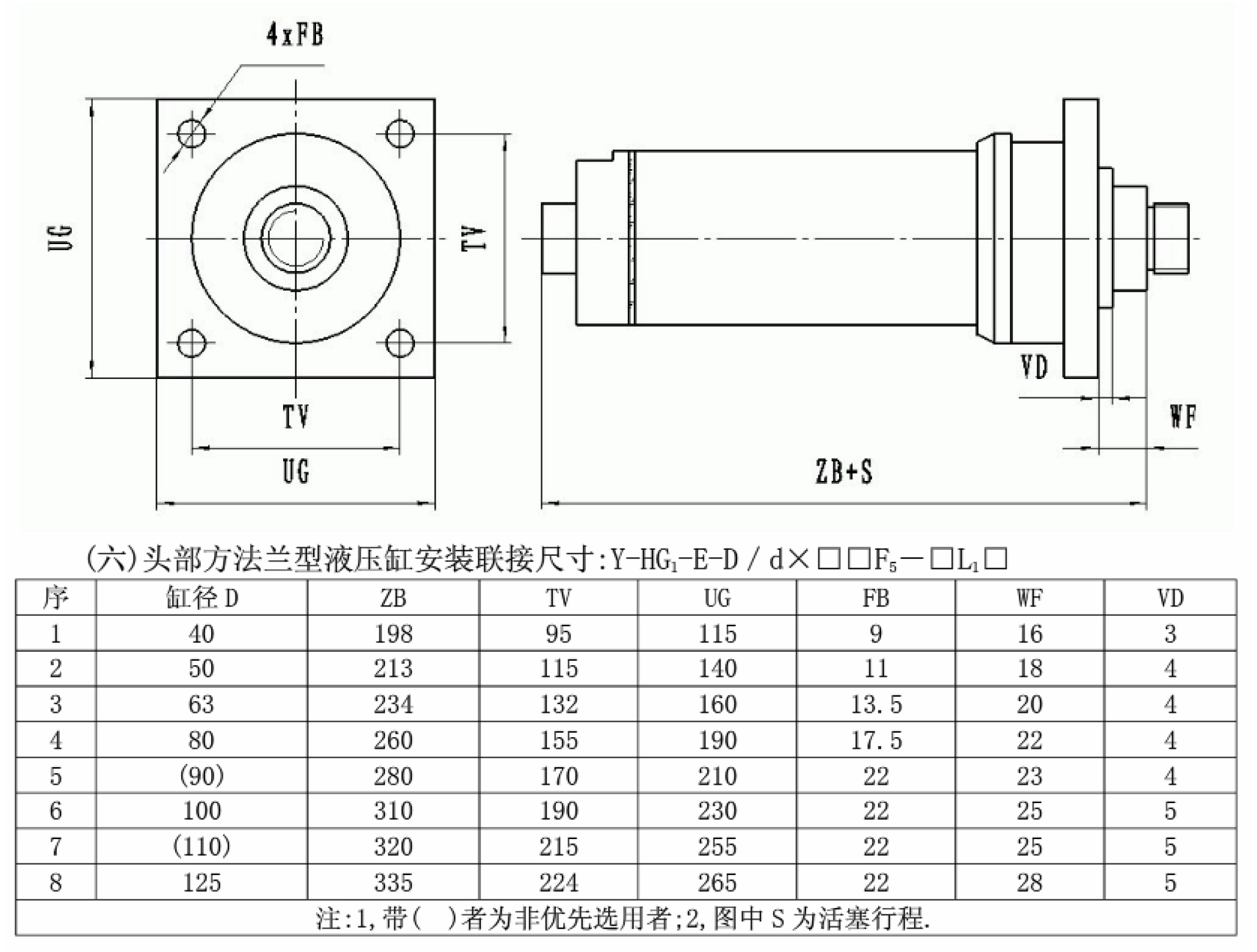

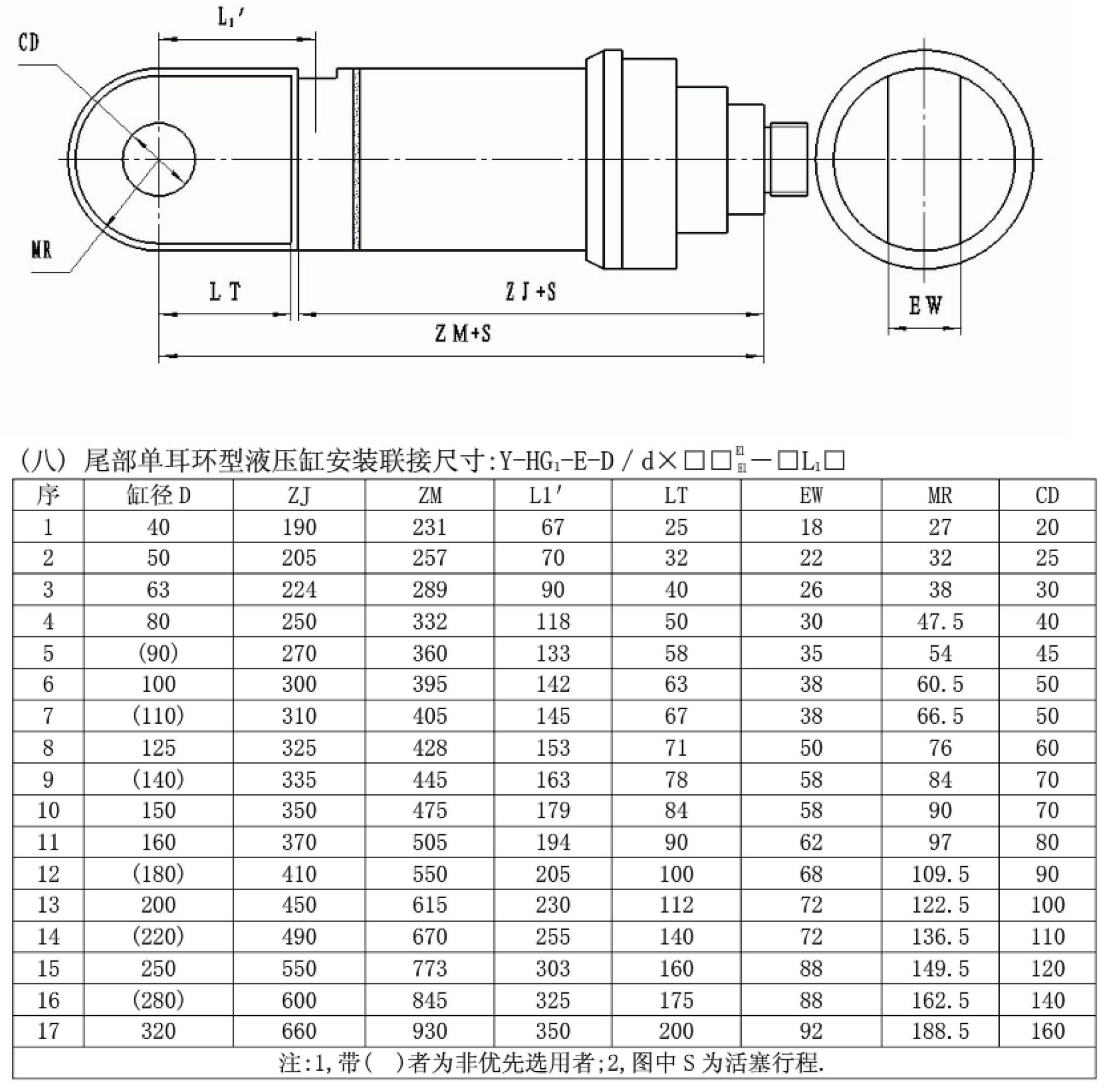

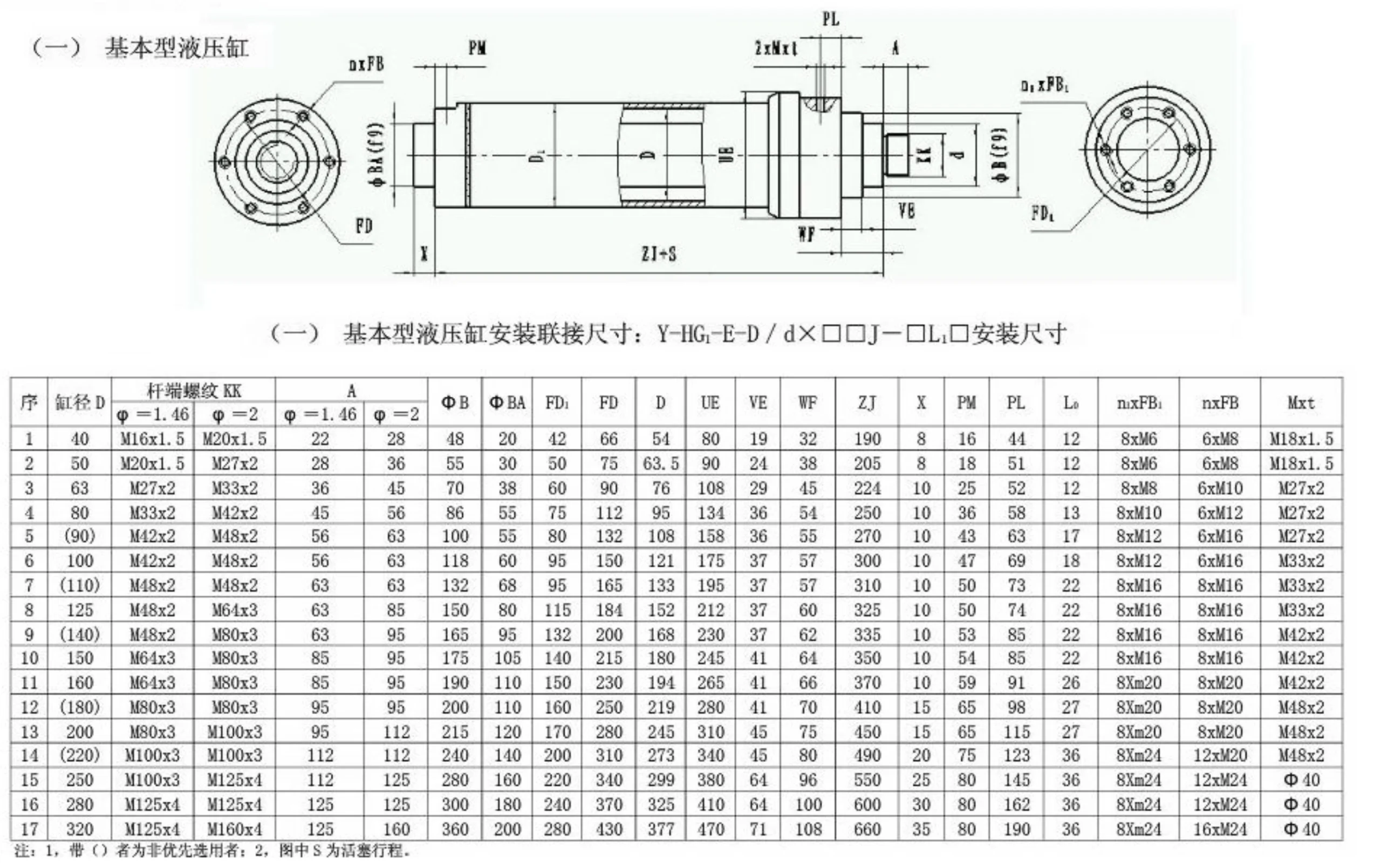

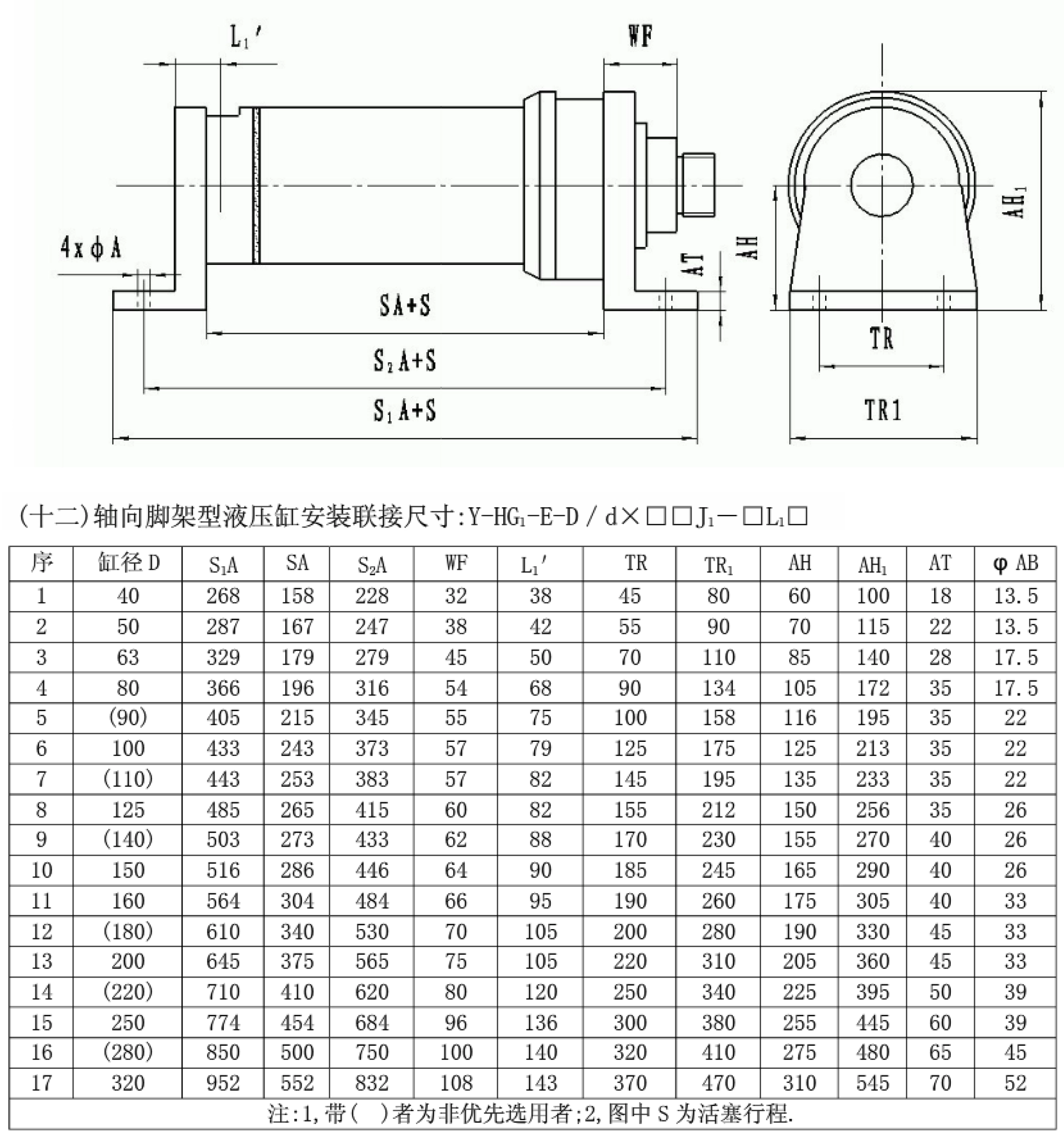

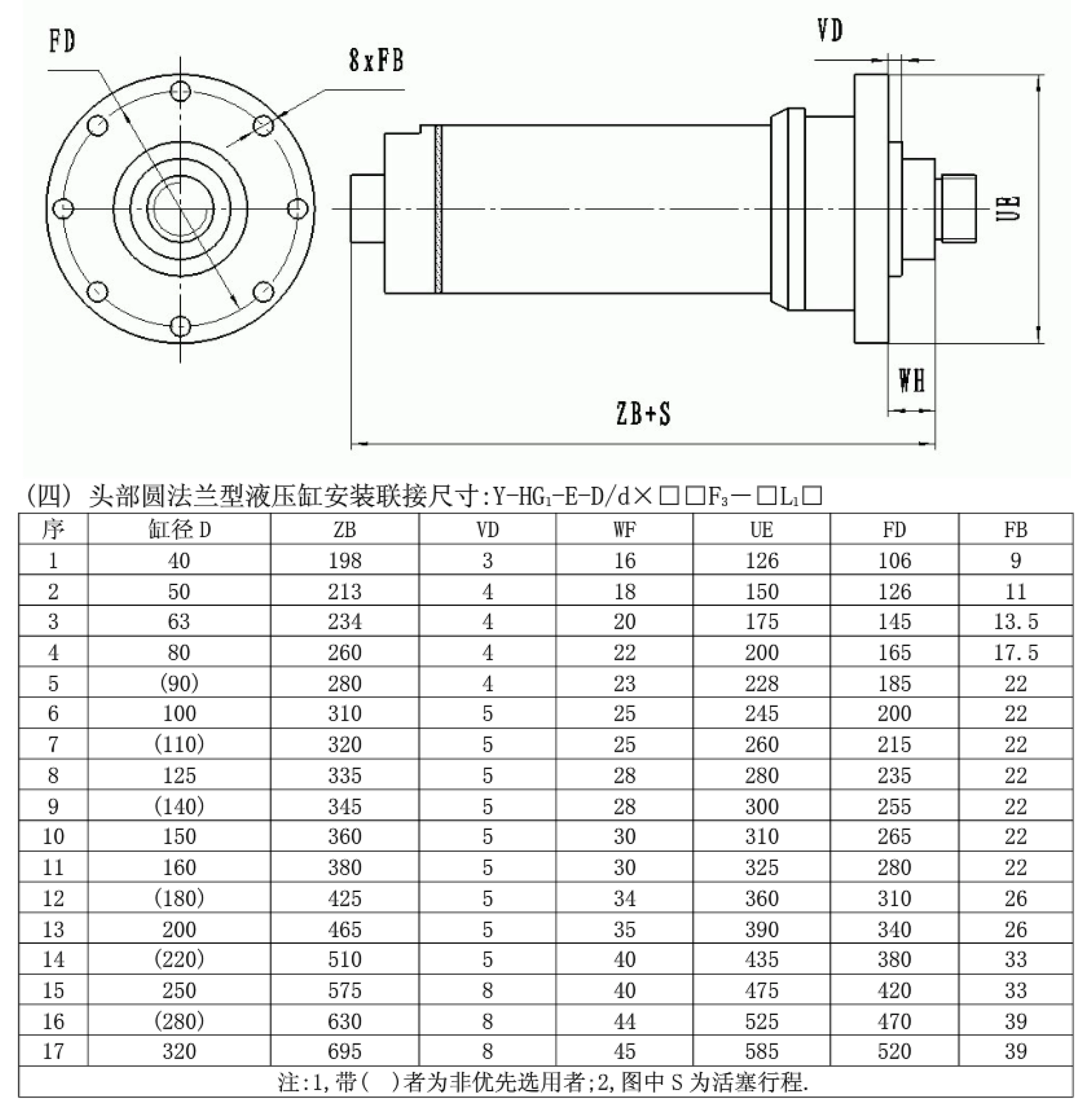

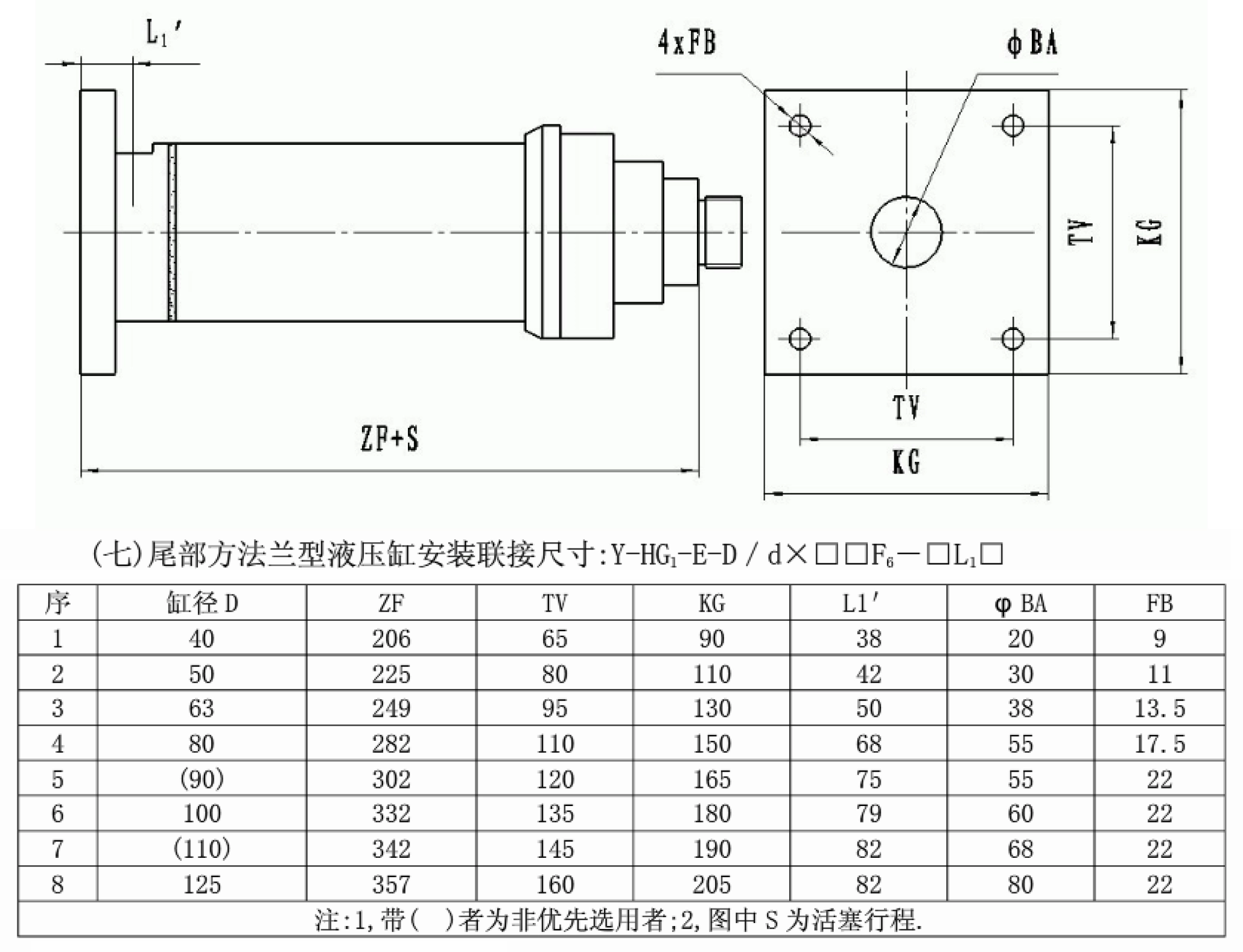

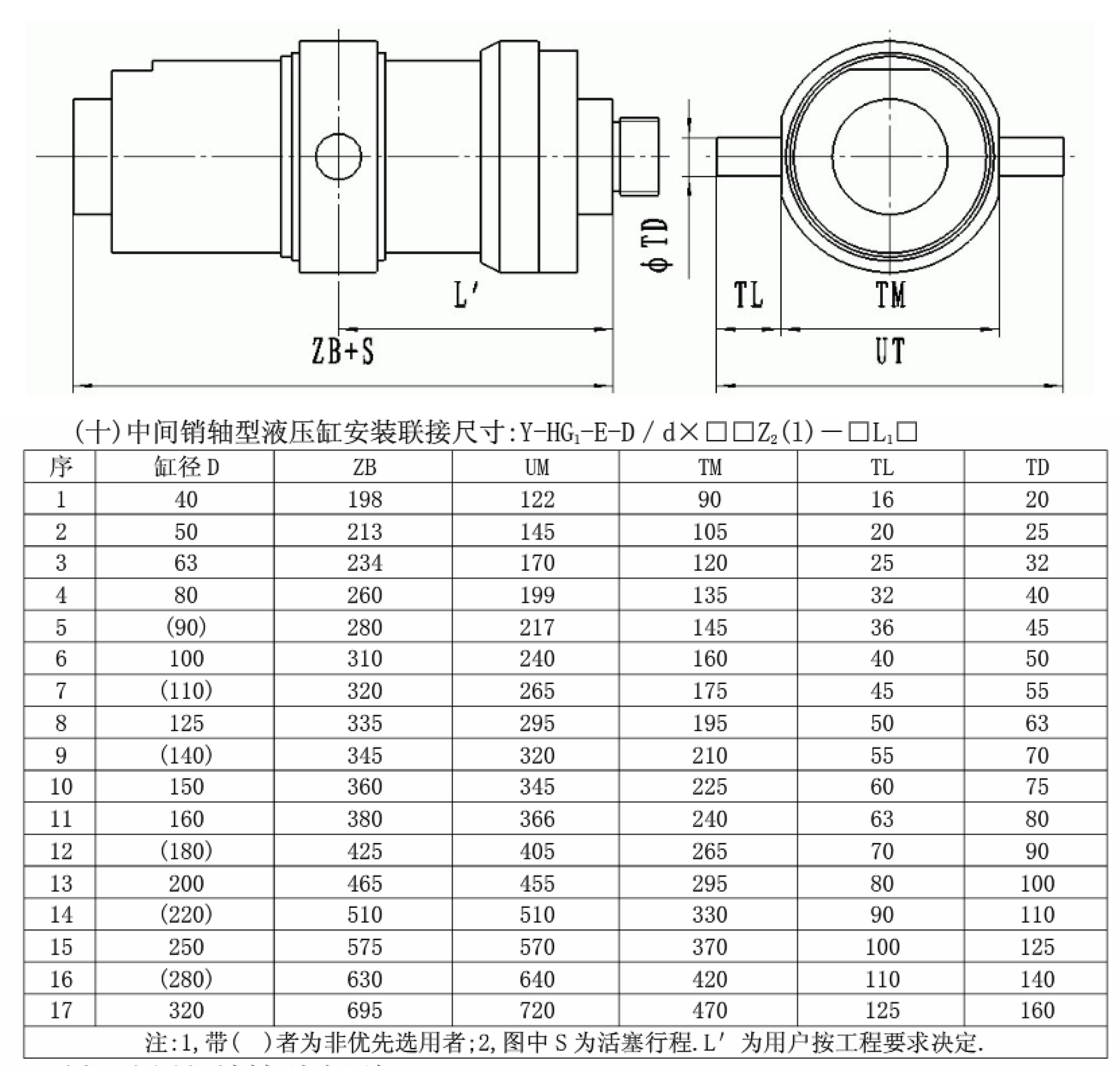

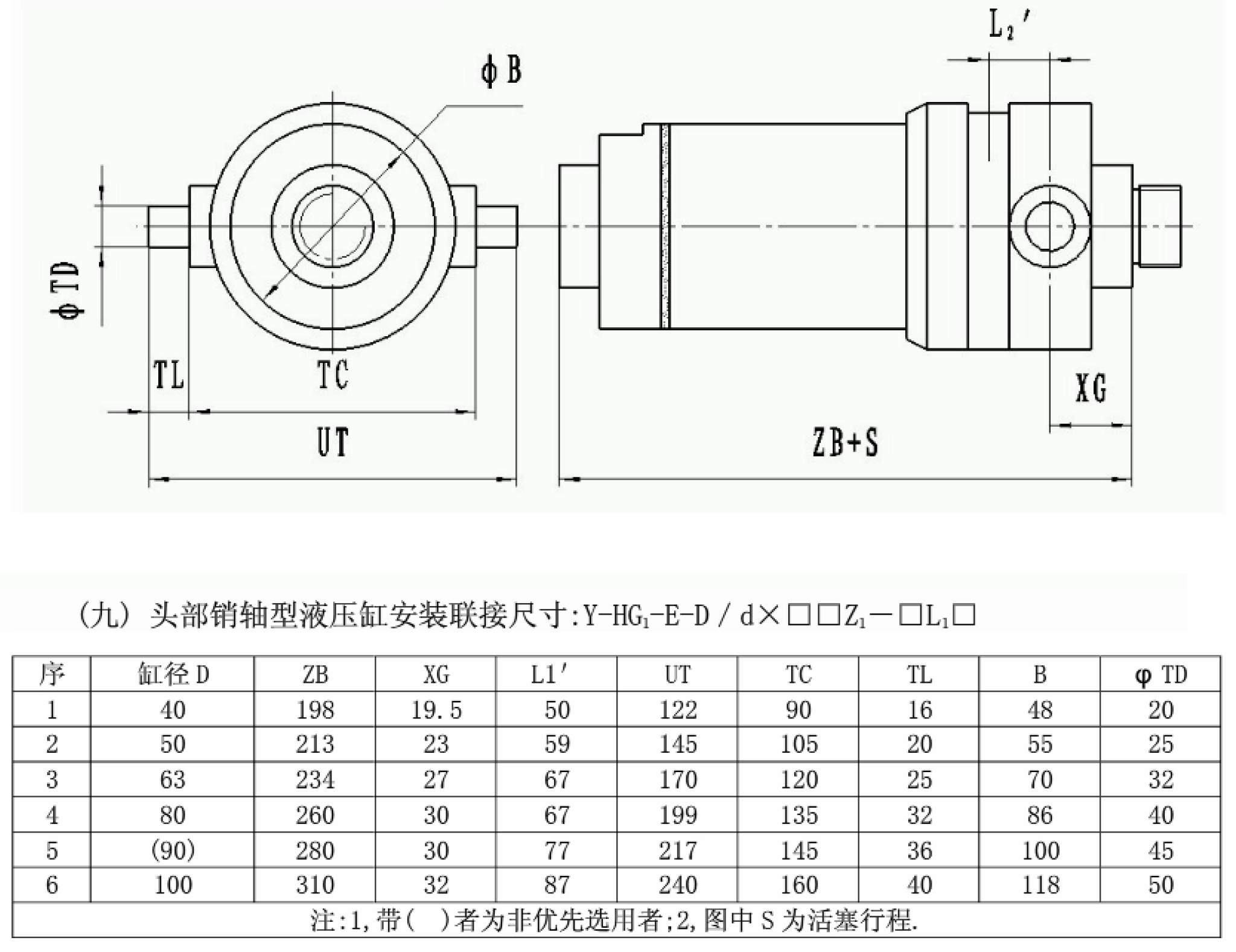

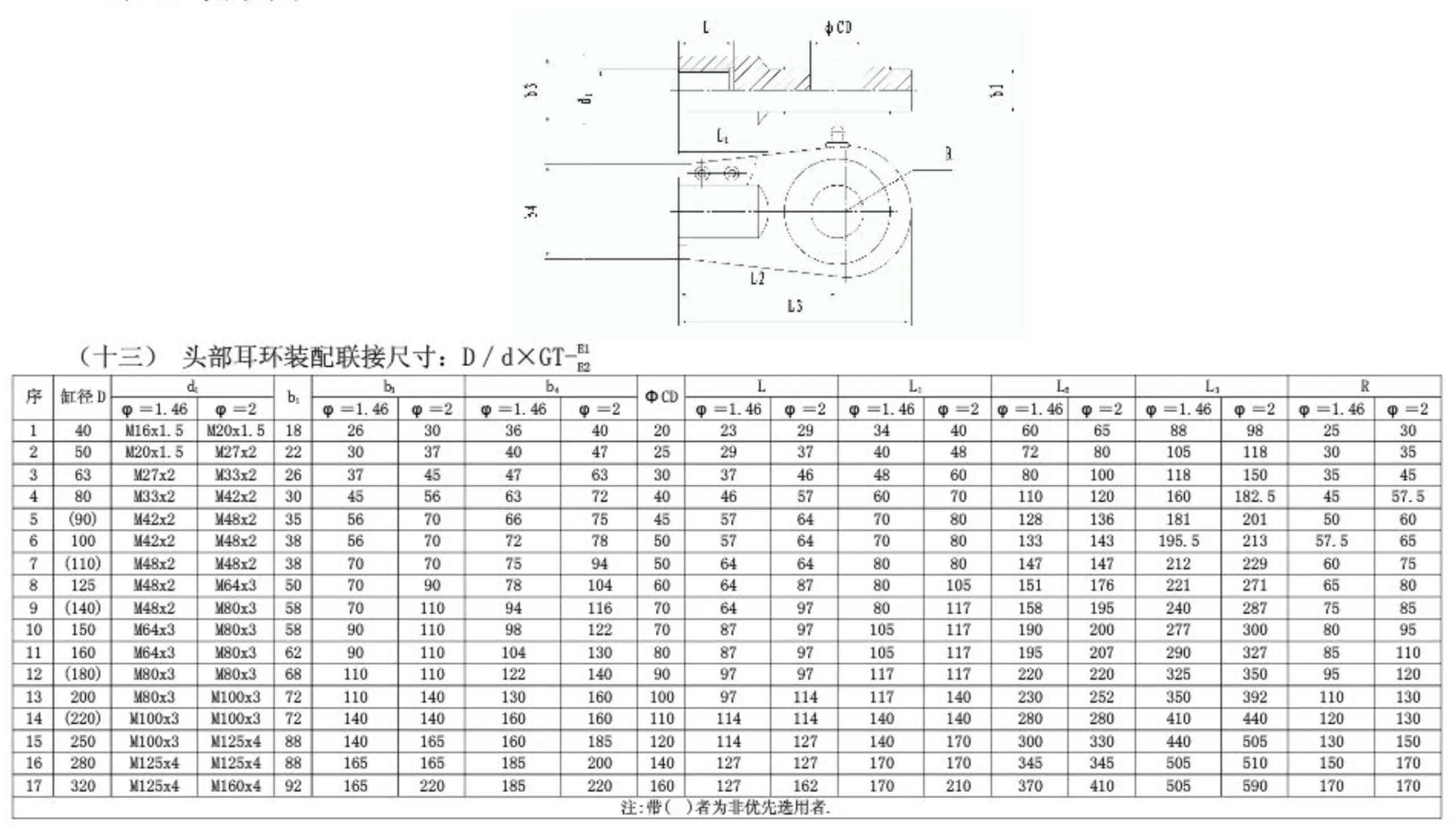

安装方式：安装方式有法兰型、耳环型、销轴型及脚架型等13种型式。除轴向脚架型外，安装连接尺寸均符合ISO6020/1-1981，杆端螺杆符合GB2350-80。

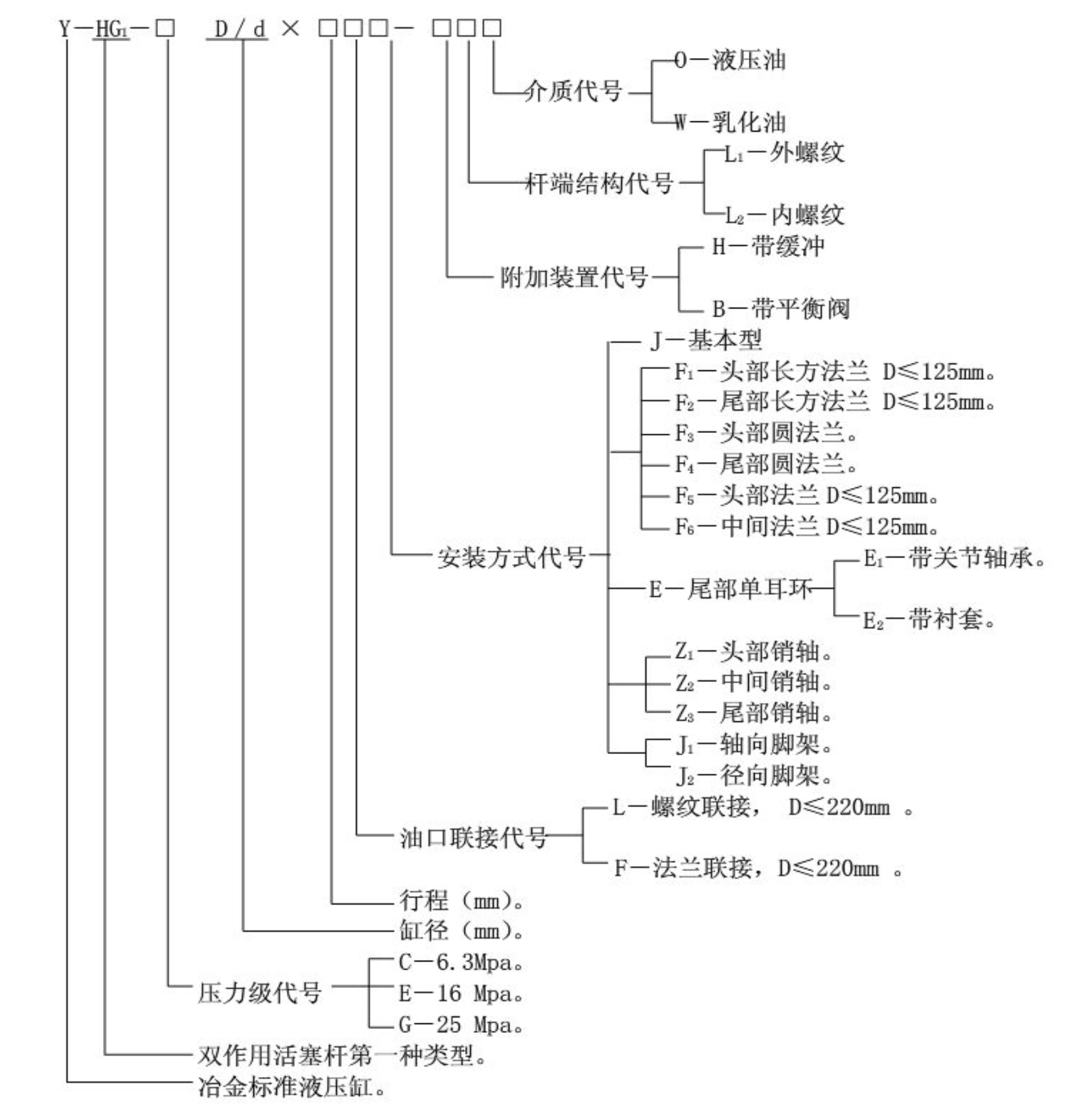

型号说明

TECHNICAL SPECIFICATIONS

Y-HG1液压缸技术规格表

冶金设备液压缸技术规格表（工作压力16MPa）

序	缸径D (mm)	活塞杆直径 (mm)		工作压力(16MPa)			油口尺寸(mm)		最大行程(mm)
		速度比φ		推力(KN)	拉力(KN)		通径	联接螺纹	头部法兰;轴向脚架安装杆端带耳环		头部法兰;轴向脚架安装杆端不带耳环		尾部法兰安装杆端带耳环		尾部法兰安装杆端不带耳环		尾部销轴;尾部单耳环安装杆端带耳环		头部销轴安装杆端带耳环
		1.46	2	推力(KN)	φ=1.46	φ=2	通径	联接螺纹	φ=1.46	φ=2	φ=1.46	φ=2	φ=1.46	φ=2	φ=1.46	φ=2	φ=1.46	φ=2	φ=1.46	φ=2
1	40	22	28	20.11	14.02	10.25	10	M18×1.5	540	960	115	260	190	420	90	170	140	290	350	650
2	50	28	36	31.42	21.56	15.13	10	M18×1.5	730	1360	180	390	300	620	130	240	210	430	480	920
3	63	36	45	49.88	33.59	24.43	15	M27×2	990	1640	260	490	430	750	180	300	290	520	560	1120
4	80	45	56	80.42	54.98	41.02	15	M27×2	1240	1990	330	600	550	920	230	360	370	640	830	1360
5	(90)	50	63	101.79	70.37	51.91	15	M27×2	1370	2080	370	620	600	960	250	380	450	660	910	1420
6	100	56	70	125.66	86.26	64.08	20	M33×2	1550	2320	420	700	680	1070	280	420	470	740	1040	1580
7	(110)	63	80	152.05	102.18	71.63	20	M33×2	1700	2660	470	800	760	1240	310	480	520	860	1140	1830
8	125	70	90	196.35	134.77	94.56	20	M33×2	1850	2980	520	920	830	1390	340	540	570	970	1250	2050
9	(140)	80	100	246.30	165.88	120.64	25	M42×2	2150	3130	620	970	970	1460	390	560	670	1020	1460	2150
10	150	85	105	282.74	191.95	144.20	25	M42×2	2280	3160	660	990	1030	1500	410	580	720	1040	1550	2200
11	160	90	110	321.70	219.91	169.65	25	M42×2	2330	3210	670	1000	1050	1510	420	590	730	1050	1580	2220
12	(180)	100	125	407.15	281.49	210.80	32	M48×2	2560	3610	740	1110	1160	1680	470	650	800	1170	1740	2480
13	200	110	140	502.65	350.60	256.35	32	M48×2	2780	4120	800	1270	1250	1920	510	740	870	1340	1880	2830
14	(220)	125	160	608.21	411.86	286.51	32	M48×2	3240	4660	940	1440	1470	2180	590	840	1020	1520	2210	3210
15	250	140	180	785.40	539.10	378.25	40	–	3590	4860	1040	1490	1630	2270	650	880	1130	1580	2440	3340
16	280	160	200	985.20	663.50	482.55	40	–	3810	5210	1100	1590	1720	2420	690	940	1190	1690	2580	3570
17	320	180	220	1286.8	879.65	678.58	40	–	4600	5800	1350	1780	2100	2700	840	1050	1460	1880	3130	3980
